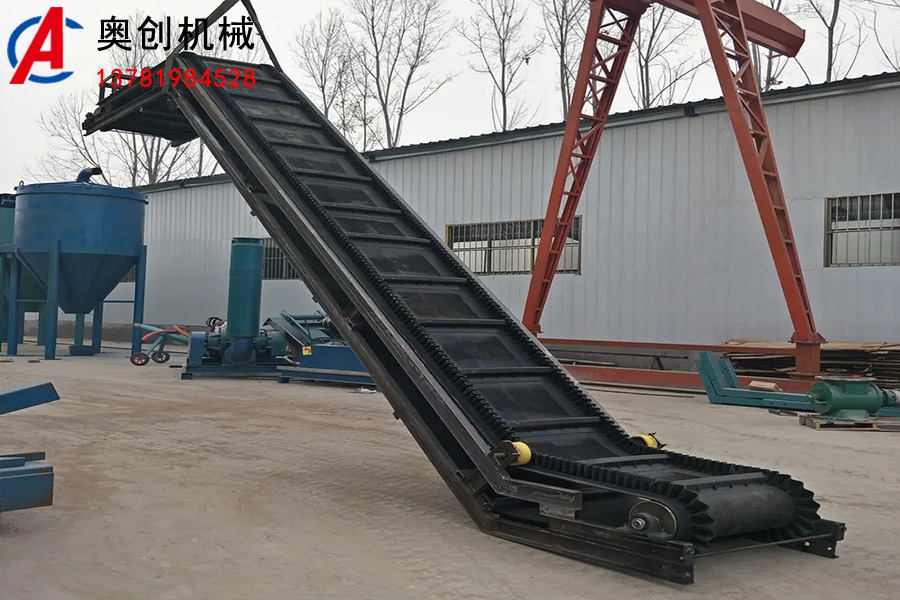

大倾角皮带输送机具有通用带式输送机结构简单，运行可靠，维修方便等优点，并具有大倾角输送、结构紧凑、占地少等特点，因而是大倾角输送和垂直提升物料的理想设备。

大倾角皮带输送机结构：

驱动装置：是输送机中的动力部分。系由Y系列电动机,ZJ型轴装式减速器，楔块式逆止器组成。

托辊：托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。

立辊：立辊用于限制输送带跑偏，并安装在上、下输送皮带机爬坡过度段机架上。每个过滤段机架上设有4个，上、下分各两个。

压带轮：用于改变输送带的运输送皮带机爬坡行方向，压带轮用于输送带上表面（承载面）。

拍打轮清料装置：用于拍打输送带背面，震落粘在输送带上的物料。

传动滚筒：是动力传递的主要部件，输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分，胶面滚筒是为了增加滚筒和输送带之间的附着力。

改向滚筒：用于改变输送带的运行方向。改向滚筒用于输送带下表面（非承载面）。输送皮带机爬坡。

波状挡边输送带：在输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的“闸”形容器，从而实现大倾角输送。

托带辊：托带辊用于在凸弧段机架上支承输送带下分支，其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。

机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等：在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿，而上下水平段根据不同的头架(低式、中式和高式头架）分别配用不同的中间架支腿（低式、中式和高式中间架支腿）。

大倾角皮带输送机拉紧装置的作用有：

1.使输送带具有足够的张力，保证输送带和传动滚筒间不打滑。

2.限制输送带在各支承间的垂度，使输送机正常运转。本系列采用螺旋拉紧装置。

3.本系列产品输送倾角为90°，输送物料粒度为300mm。

4.对于输送有特殊要求的物料，如高温或具有酸性、碱性、油类物质或有机溶剂等成分的物料，需采用特殊材料的波状挡边输送带。

大倾角皮带输送机技术参数：

大倾角皮带输送机特点及应用范围：

1.本系列产品为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。

2.本系列产品可广泛用于煤炭、粮食、建材、化工、水电和冶金等行业，在-19℃～+40℃的环境温度范围内，输送堆积密度为0.5～2.5t/m3各种散状物料。
