U型無軸輸送機詳情介紹

9.1免费看片機械生產的U型無軸輸送機是一種無中心軸靠螺旋體旋轉運輸物料的設備，無軸螺旋輸送機可輸送傳顆粒狀和粉狀物料、濕的和糊狀物料、半流體和粘性物料、易纏繞和易堵塞物料。U型螺旋輸送機是螺旋輸送機的一種，適宜小範圍作業，輸送穩定，在輸送場地限製的情況下可以很好的發揮作用。密封性能好，對於粉塵較大以及對環境有要求的場合具有極大的優勢，可以避免輸送過程中揚塵現象的產生。但是U型螺旋輸送機不適宜長距離輸送，造價較皮帶輸送機來說較大，對易碎物料容易產生擠壓等破壞。

U型無軸輸送機結構特點

U槽型螺旋輸送機有七種規格：螺旋直徑：150、200、250、300、400、500、600；十種標準轉數（數/分）：20、30、35、45、60、75、90、120、150；螺旋機長度：從3米起到30米止，輸送機長度可自由選擇。主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。驅動部位：三項異步電機或變頻電機。減速機部位：擺線針輪減速機或齒輪減速機。聯動部位：直連式聯軸器或鏈輪鏈條。箱體部位：殼體或加裝襯板、有軸螺旋軸或無軸螺旋軸、吊軸承、兩端軸承、進出料口、殼體蓋板等。底部：底座。

1、驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒麵齒輪減速機，一般將驅動裝置設在出料口端，為使螺旋體在運轉時處於受拉狀態。

2、頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

3、機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不鏽鋼或碳鋼或玻璃鋼。

4、無軸螺旋體：材質為不鏽鋼或碳鋼。

5、槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

6、進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

7、結構緊湊，操作簡便，經濟耐用，維護量極少，維護費用低。

U型無軸輸送機工作原理

U型螺旋輸送機在工作時是靠電機動力驅動經過減速機降速通過聯軸器傳給螺旋軸轉動，由於螺旋葉片轉動，撥動物料物料與殼體產生摩擦力，在由螺旋軸的拖動，物料緩緩徐進奔向出料口方向，就這樣把物料輸送到料倉或料池中完成它的工作。U型槽螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，U型螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX係列管式螺旋輸送機。

無軸螺旋輸送機采用全封閉輸送和易清洗的螺旋。表麵，可保證環境衛生和所送物料不受汙染、不泄漏。扭距大、能耗低。由於螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。扭距可達4000N/m。輸送量大。輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。無軸螺旋輸送機具有結構簡單，製做成本低，密封性強、操作安全方便等優點，中間可多點裝、卸料。廣泛用於化工、建材、冶金、糧食等部門，在傾角β<20°的情況下，輸送粘度不大、不易變質、不蝗結塊的粉狀、顆粒狀和小塊物料。

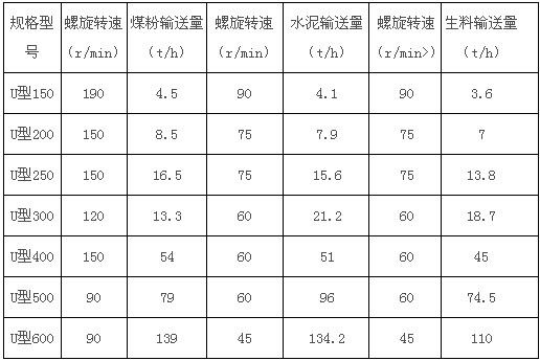

U型無軸輸送機技術參數
