螺旋輸送機

9.1免费看片機械

2024-02-26 14:45:41

0次

螺旋輸送機可以作為混凝土攪拌站、穩定土拌合站的物料輸送設備，已成為混凝土、穩定土整個生產環節中的重要設備之一。對於生產量要求大的商品混凝土攪拌站來說，螺旋輸送機的物料輸送效率直接關係到混凝土的生產量。

影響螺旋輸送機輸送效率的幾點主要因素：

1.物料粘性大，易結塊。物料粘性大，物料就容易粘在螺旋葉片及輸送機內壁上，使得物料輸送過程中阻力變大，直接影響生產效率。

2.螺旋管直徑大小。螺旋輸送機管徑的大小也同樣影響著輸送效率。在同等條件下，管徑較大的輸送機輸送效率要比管徑小的輸送量及輸送效率要高。

3.螺旋輸送機的傾角及輸送距離。

4.物料的粒度，溫度，含水量，磨琢性及腐蝕性等。具體的參數可以參考：螺旋輸送機技術參數及輸送量計算公式。

5.螺旋輸送機轉速。涉及到輸送機電機功率的大小。螺旋輸送機的工作轉速於物料的特性有著密切的關係，高轉速螺旋輸送機的製作各裝配要求嚴格，而且平衡要好。下表中有4種轉速選擇，實際上比較保守，特別是大、中規格，轉速偏低，造成較大浪費。建議在選型時取表中較高的轉速，輸送效率更好。

螺旋輸送機使用範圍

混凝土集料水泥及摻合料的輸送常采用螺旋輸送機，適用於輸送鬆散密度0.5t/m3~2.5t/m3各種粒狀、粉狀等散體物料，也可輸送成件物品。但是對於不同的參數要求，所選用螺旋輸送機的型號也不相同。

LSY型水泥螺旋輸送機規格表

名稱		LSY100	LSY120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
螺旋體直徑		Φ88	Φ108	Φ140	Φ163	Φ187	Φ240	Φ290	Φ315	Φ360
外殼管直徑		Φ114	Φ133	Φ168	Φ194	Φ219	Φ273	Φ325	Φ355	Φ402
允許工作角度(α)		0～60	0～60	0～60	0～60	0～60	0～60	0～60	0～60	0～60
最大輸送長度		8	8	10	12	14	15	18	20	22
最大輸送能力（t/h）		6	12	20	35	55	80	110	150	180
電機功率KW	L≤7	0.75～1.1	1.1～2.2	2.2～3	3～5.5	3～7.5	4～11	5.5～15	7.5～15	11～22
電機功率KW	L＞7	1.1～2.2	2.2～3	4～5.5	5.5～11	7.5～11	11～18.5	15～22	15～22	18.5～30

注：表中輸送能力按水泥堆集密度ρ=1.2t/m3，機身傾角在35°～45°時的輸送量。

LSY型粉煤灰螺旋輸送機規格表

名稱		LSY100	LSY120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
螺旋體直徑		Φ88	Φ108	Φ140	Φ163	Φ187	Φ240	Φ290	Φ315	Φ360
外殼管直徑		Φ114	Φ133	Φ168	Φ194	Φ219	Φ273	Φ325	Φ355	Φ402
允許工作角度(α))		0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°
最大輸送長度		6	6	8	10	13	13	15	15	18
最大輸送能力（t/h）		3	5	8	20	32	42	65	88	105
電機功率KW	L≤7	0.75～1.5	1.5～3	2.2～4	3～7.5	3～7.5	4～11	5.5～15	7.5～15	11～22
電機功率KW	L＞7	-	-	4～5.5	7.5～11	11～15	11～18.5	18.5～22	18.5～22	22～30

注：表中輸送能力按水泥堆集密度ρ=1.2t/m3，機身傾角在35°～45°時的輸送量。

LSY型幹砂螺旋輸送機規格表

名稱			LSY160	LSY200	LSY250	LSY300
螺旋體直徑			φ163	φ187	φ240	φ290
外殼管直徑			φ194	φ219	φ273	φ325
允許工作角度(α)			0~25°	0~25°	0~25°	0~25°
最大輸送長度			8	8	8	8
最大輸送能力（t/h）			25	40	60	80
電機	功率(KW)	2～4	5.5	7.5	11	15
	功率(KW)	4～6	7.5	11	15	18.5
	功率(KW)	6～8	11	15	18.5	22

注：表中輸送能力按細幹砂堆集密度ρ=1.4t/m3，機身傾角在10°～15°時的輸送量。

幹砂按粒度可分細、中、粗三類，細砂：0.6mm以下；中砂：0.6～2.5mm；粗砂：2.5～5mm。

若輸送顆粒大於2.5mm粗砂，訂貨前須注明。

進出料口安裝尺寸

布袋聯接方式

尺寸		LSY100200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

注：布袋用戶自備。應具防水性能，布層1.1-2層為宜。

法蘭聯接方式

尺寸		LSY100200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

萬向球聯接方式

尺寸		LSY100120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		200	250	300		365	365	385	460
D0		200	250	300		365	460	460	460
D1		225	278	328		400	400	430	500
D1		225	278	328		400	500	500	500
H	α≤30°	400	400	450	450	550	650	650	700
	30°＜α≤45°	450	450	500	550	600	750	750	800
	45°＜α≤60°	450	500	550	600	650	800	800	900
	50°＜α≤55°	500	500	600	650	700	900	900	950
	55°＜α≤60°	550	550	650	700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

產品在砼攪拌站使用時的安裝固定形式

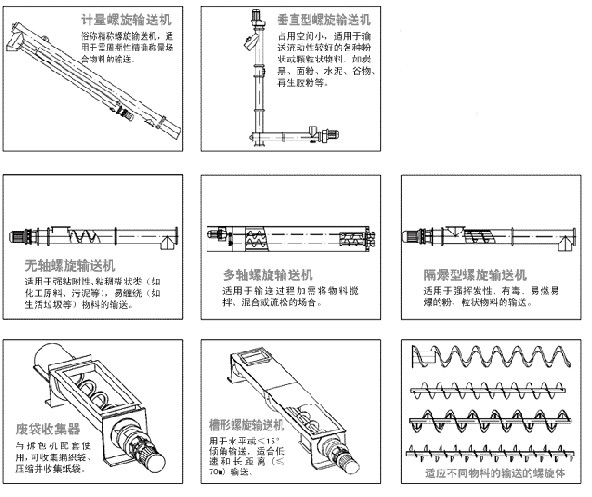

適用於冶金、化工、機械、輕工、建材等待業的其它係列螺旋輸送機

汙泥具有一定的鬆散性，粘性的物料，一般選用無軸螺旋輸送機，物料從進料鬥進入螺旋管，無軸螺旋體將物料輸送到需要的位置排放。特別適用於汙水處理廠中輸送泥沙、格柵渣和汙泥脫水後生產的泥餅等物料。物料從進料鬥進入螺旋管，無軸螺旋體將物料輸送到需要的位置排放。

由於汙泥中大多都含有腐蝕性物料，建議采用不鏽鋼材質！

輸送機螺旋輸送機輸送機規格表
